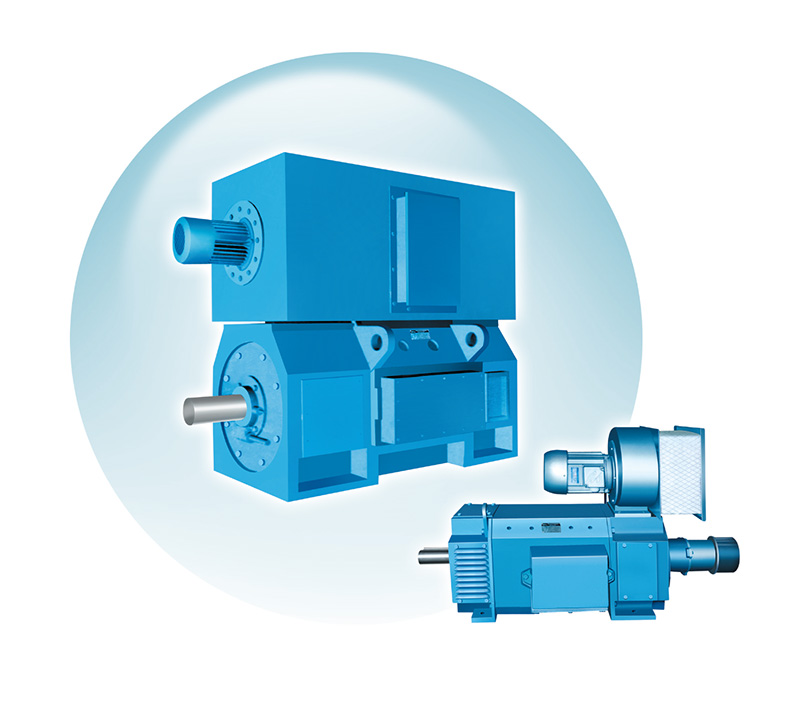

Z4系列直流電動機_Z4 SERIES DC MOTORS

I、特點和用途

Z4系列直流電機是我公司最新產品，廣泛用作各類機械的傳動源，諸如冶金工業軋機傳動，金屬切削機床、造紙、印刷、紡織、印染、水泥、塑料擠出機械等等。

本系列電機的外形安裝尺寸除了兩底腳孔間軸向尺寸“B”之外，符合IEC72國際標準。

本系列電機的性能及技術要求可按照國際電工委員會標準，IEC34-1或西德國家標準DIN57530的要求考核。

本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，適用整流器供電，能承受脈動電流與電流急劇變化(負載變化)之工況。磁極安裝有精確定位，因而換向良好。

電機絕緣等級為F級，采用可靠絕緣結構及浸漬工序，保證絕緣性能穩定和良好散熱。

本系列電機具有體積小，性能好、重量輕、輸出功率大、效率高及可靠性高的特點，可以與當今國際先進水平的電機較量。

電動機可用三相全控橋式整流電源，以及不外接平波電抗器而長期工作。額定電壓為160V的電機由單相橋式電源供電，此時電樞回路須接入電抗器以抑制脈動電流，其電感值如表中所示。

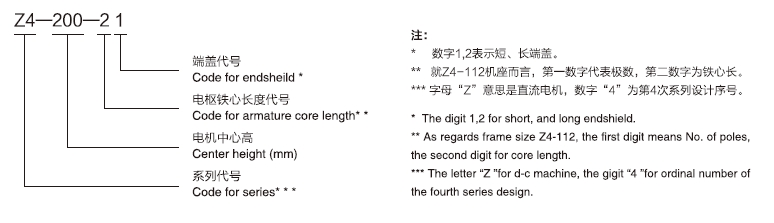

II、型號說明 Type Designation

例子 Example:

III、電機性能

1.技術數據表中的數據應按下列使用條件工作：

a.海拔不超過1000m；

b.周圍空氣溫度不大于40℃

C.工作環境不應含有酸性、堿性或其他對絕緣有腐蝕作用的氣體；

d.電機為連續工作制(S1)

e.電機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。

f.本系列電機性能均符合國標GB/T755《旋轉電機基本技術要求》。

2.電機標準額定電壓為160V，440V。也可根據具體情況派生出220V和400V或其他電壓。

3.電機額定轉速有3000、1500、1000、750、600、500、400、300、200r/min共九檔。

減小電樞電壓為恒轉矩調速，減小勵磁電壓為恒功率調速。調速范圍見技術數據表。不同調速范圍時的負載倍數見附錄1。

在額定電壓以下用調壓調速時為恒轉矩。其最低轉速均規定為不低于20r/min，此時仍能維持額定轉矩，轉速平穩。

4.標準勵磁電壓為180V，其他勵磁電壓亦可協商。電動機允許強行勵磁，強勵電壓不得超過500V，電動機運行時勵磁電流不得超過額定勵磁電流。

為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞組兩端并聯一個釋放電阻，以防止自感電勢。在標準勵磁電壓時其值約為七倍勵磁繞組電阻(冷態)。勵磁電壓高于標準電壓時，并接釋放電阻值可小于七倍，反之大于七倍。

5.Z4-315、Z4-355、Z4-400、Z4-450四個機座帶有補償統組。在Z4-250、Z4-280兩個機座號中派生帶有補償統組的電機也是可能的。

6.電機提供有接地標注的接線柱。

7.技術數據表內的效率值為額定功率，額定電壓和轉速時的效率，它包括勵磁損耗，不包括鼓風機損耗。

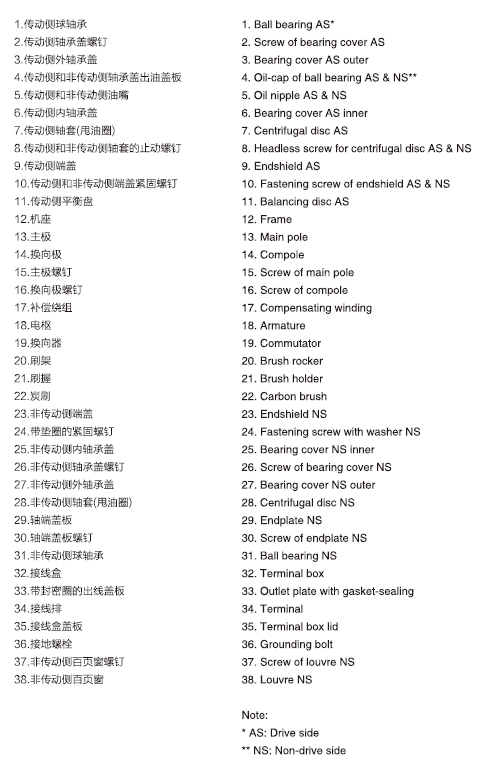

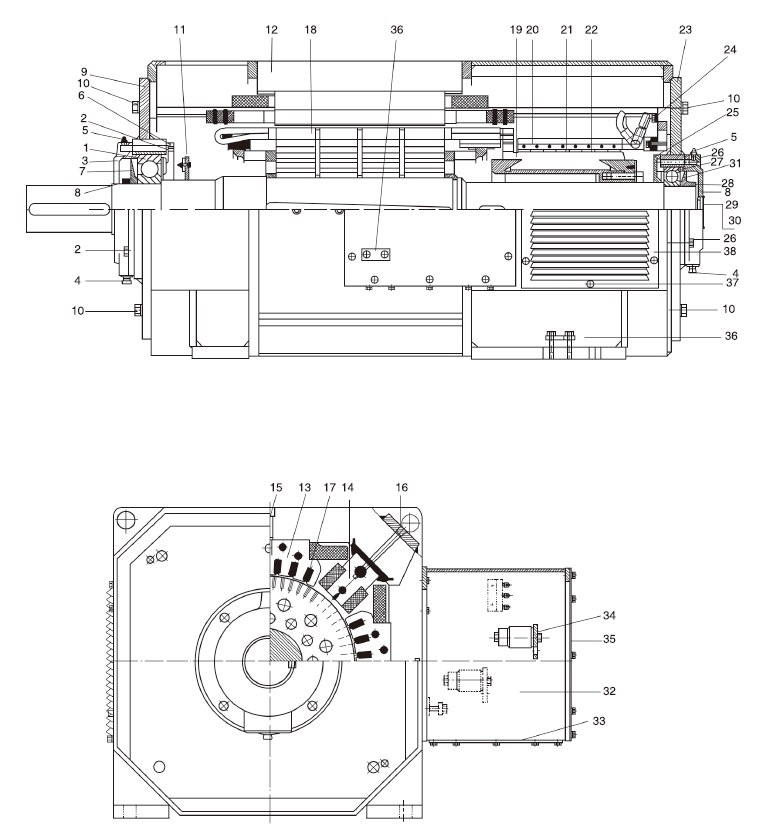

IV.結構簡介

1.電機的防護及安裝結構型式:

a.整個系列防護型式均為IP21S;

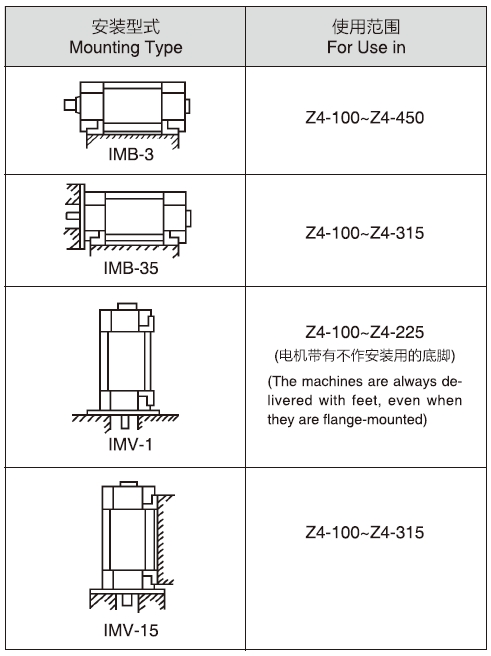

b.安裝方式符合國標G B/T997規定，本系列具有下列安裝型式。

2.冷卻方式:

整個電機系列的冷卻方式均為他冷、強迫通風，在徑向配有騎式鼓風機，獨立供電，并附空氣過濾器。電機可制成IC-06，IC-17，1C-37三種冷卻方式。

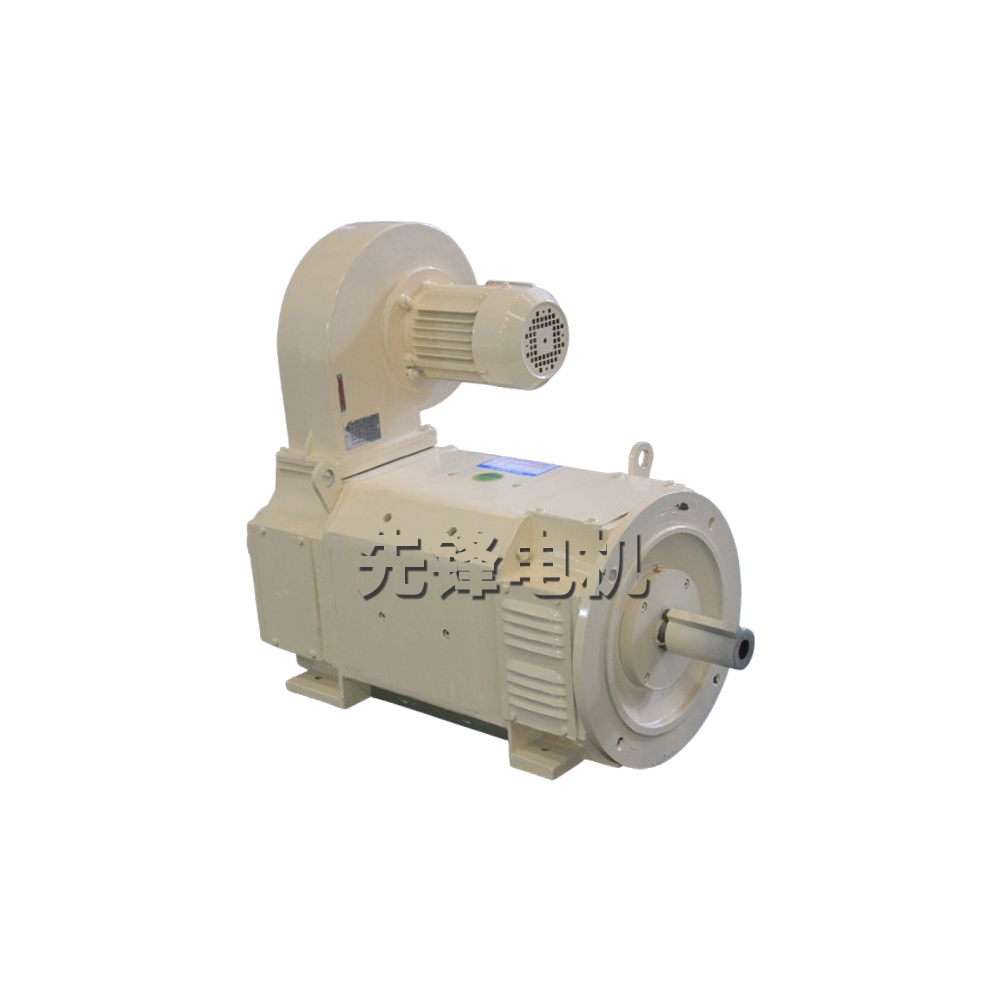

a.Z4-100~Z4-160，其鼓風機裝于非傳動側。

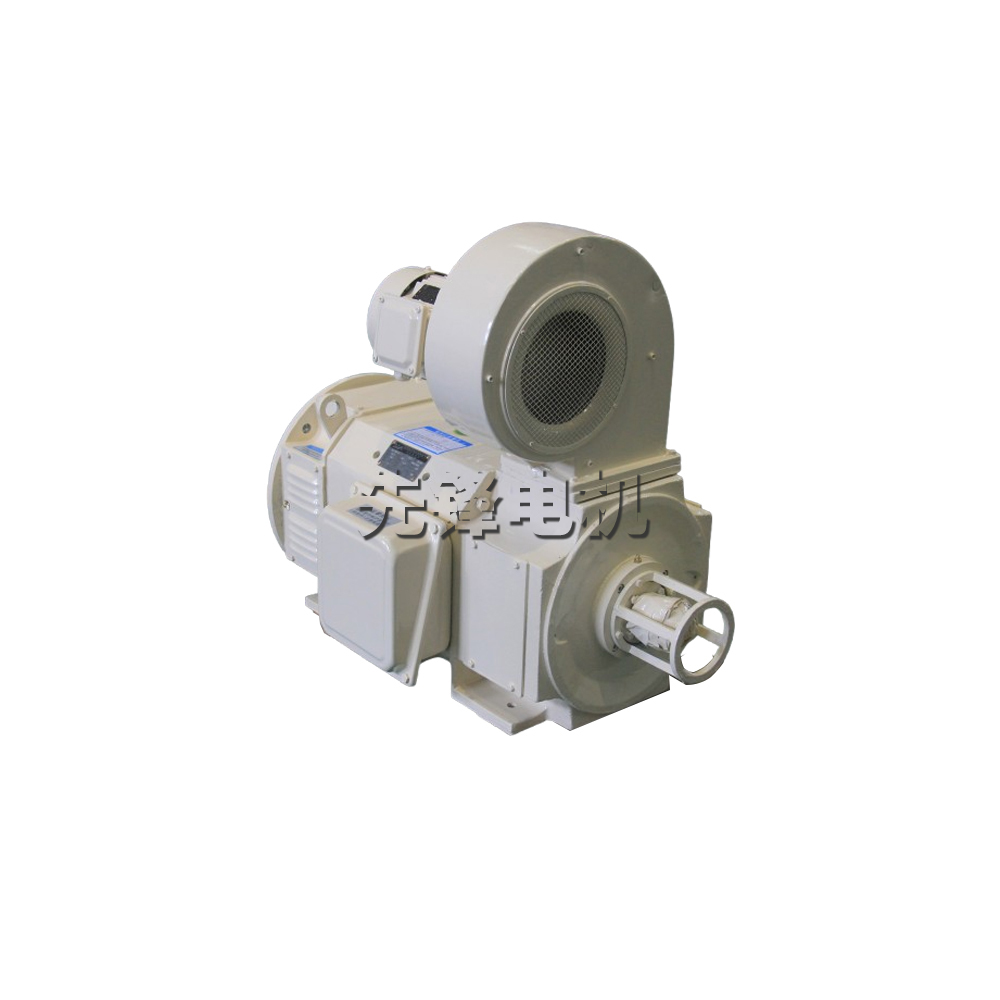

b.Z4-180~Z4-450，其鼓風機裝于傳動側。

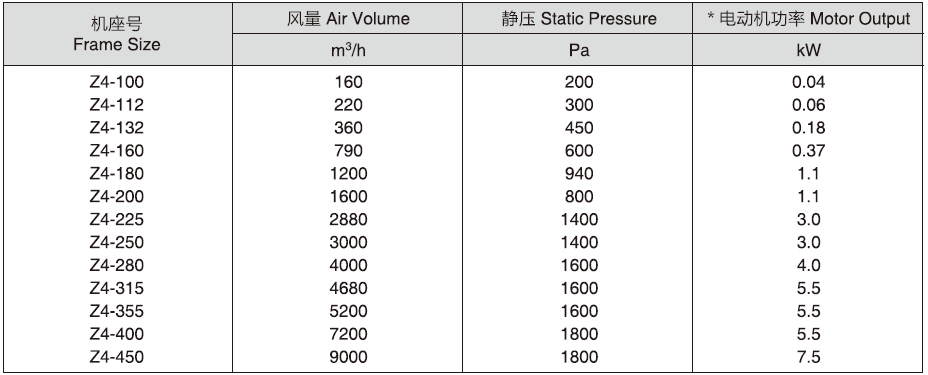

c.各機座號所需的冷卻風量、風壓及風機電動機功率為:(見表1)

表1 Table 1

*風機電動機均為三相二極380V

以下五種冷卻方式也可接受訂貨，但先要咨詢。

a.中心高100至180機座可制成IC410全封閉自冷式電機。

b.中心高160至250機座可制成IC05鼓風機裝在電機非傳動側的他冷式電機。

c.中心高100至180機座可制成IC01電機軸上自帶風扇的自冷式電機。

d.中心高160至315機座可制成IC666電機帶有獨立空/空冷卻器的全封閉冷卻空氣內循環的電機。

e.中心高160至450機座可制成IC86W電機帶有獨立空/冰冷卻器的全封閉電機。

3.出線盒的位置，從傳動側視之，在機座右側。根據需要也可裝于機座左側或上方。

4.電機可配帶測速發電機等附件于非傳動端。

5.電機的傳動方式為彈性聯軸器聯接。機組配合須小心對準。

對于有徑向力的傳動方式(皮帶或齒輪傳動)，其允許承受的徑向力不應大于下列曲線上的數值(見附錄2)。

電機造型緊湊、美觀。出線盒寬敞，接線和維修方便。

備注:

技術數據表中的規格、功率，和弱磁調速范圍等僅供參考，為了不斷采用新技術，表中的數據會有變動。

訂貨說明

1.訂貨前，請先查閱產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我公司有關部門協商，經同意后簽訂合同或試制協議。

2.訂貨時請注明電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件，備品名稱等。

3.如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”。
