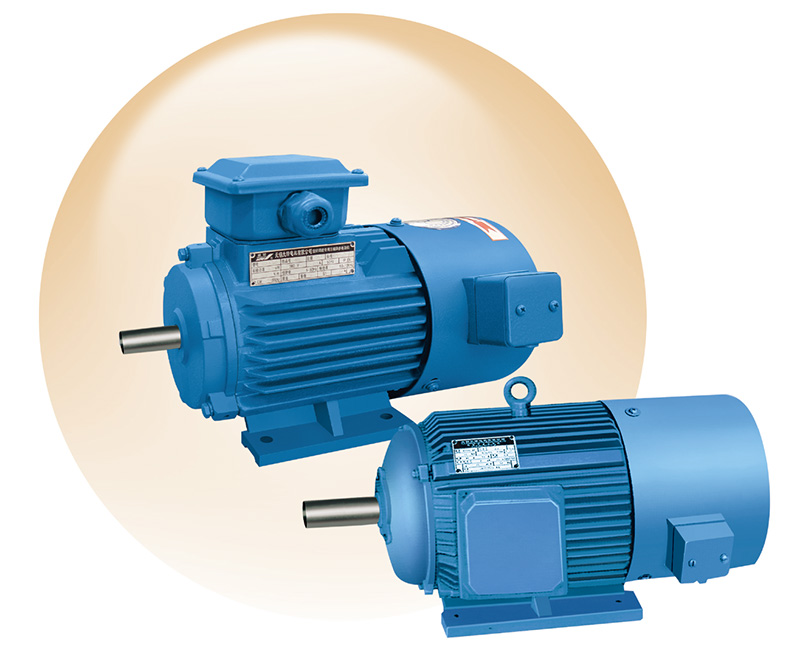

YVF2(BPY)系列三相交流變頻調速異步電動機_YVF2 (BPY)SERIES FREQUENCYCONVERTIBLE DRIVES

特點

YVF2(BPY)系列三相交流變頻調速異步電動機是我公司吸取國外產品之技術，在廣泛調研和收集國內外有關資料的基礎上開發成功的最新產品，它具有聲低、振動小、調速范圍廣、運行可靠、維修方便等優點，可與國內外各類變頻裝置配套使用，有助于節能和實現自動控制。

YVF2(BPY)系列三相交流變頻調速異步電動機采用我公司研制開發的VVVF變頻調速電機計算機輔助設計程序和CAD技術進行設計，使電機在低速運行時(5-50HZ)具有較高起動轉矩，能在1:10范圍內作恒轉矩運行，且運行平穩，無轉矩爬行現象。在電機高速運行時(50~100HZ)具有較高的過載能力，保證電機恒功率輸出。電機采用單獨的軸流風機強迫通風，確保電機在不同轉速運行時具有良好的冷卻效果。該電機絕緣可靠、性能優良、對電磁線、浸漬漆等主要絕緣材料，采取了先進的介電分析法進行質量控制。并在絕緣處理過程中采用動態介電測量，控制浸漆烘焙過程，保證了電機絕緣質量穩定可靠，并對變領器高載波頻率引起的過電壓具有很強的適應能力，同時還可根據用戶的需求設置計算機控制接口，有助于實現調速系統的自動化控制，也可在非軸伸端裝置制動器，便于快速制動。

YVF2(BPY)系列三相交流變頻調速異步電動機。廣泛用于機床、紡織、化工、冶金、工業洗衣機等行業的恒轉矩(5-50HZ)和恒功率(50-100HZ)調速及風機水泵等場合的節能調速。以滿足造紙、塑料、包裝、電梯、起重等特殊工業傳動領域的需要。

使用條件

1、海拔不超過1000米

2、環境溫度不超過40℃

3、電機防護等級IP44

4、相對濕度：不超過90%(20℃以下時)

5、工作制：SI連續

6、絕緣等級：B(或F)級

7、電動機的額定電壓380V，頻率50HZ，也可根據用戶要求確定額定點的電壓和頻率

主要技術性能和技術參數

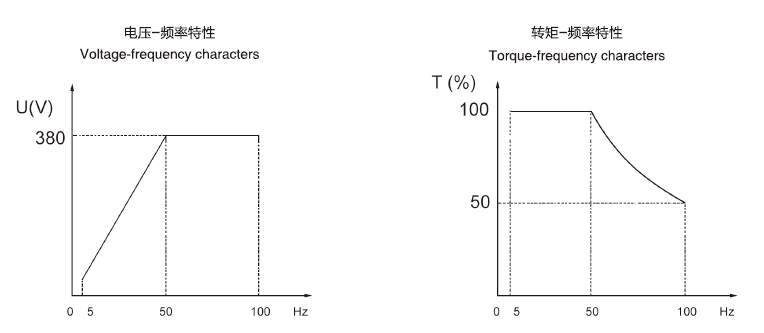

對電網頻率為50Hz(或60Hz)的電源，其調速范圍一般為5Hz-100Hz(或6HZ-120Hz)(1:20)電動機在5HZ~50Hz(或6HZ~60Hz)輸出額定轉矩，為恒轉矩運行區，在50HZ~100Hz(60HZ~120Hz)時輸出額定功率，為恒功率運行區。

當用變頻電源供電在低頻時，電動機的起動轉矩與額定轉矩之比可達1.25倍，技術參數見表一。

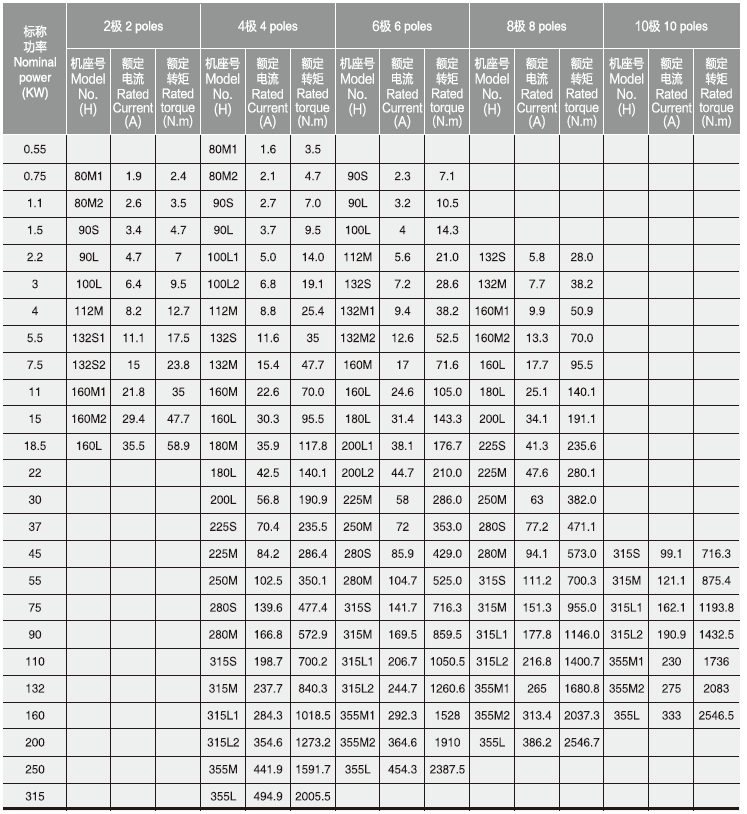

表1

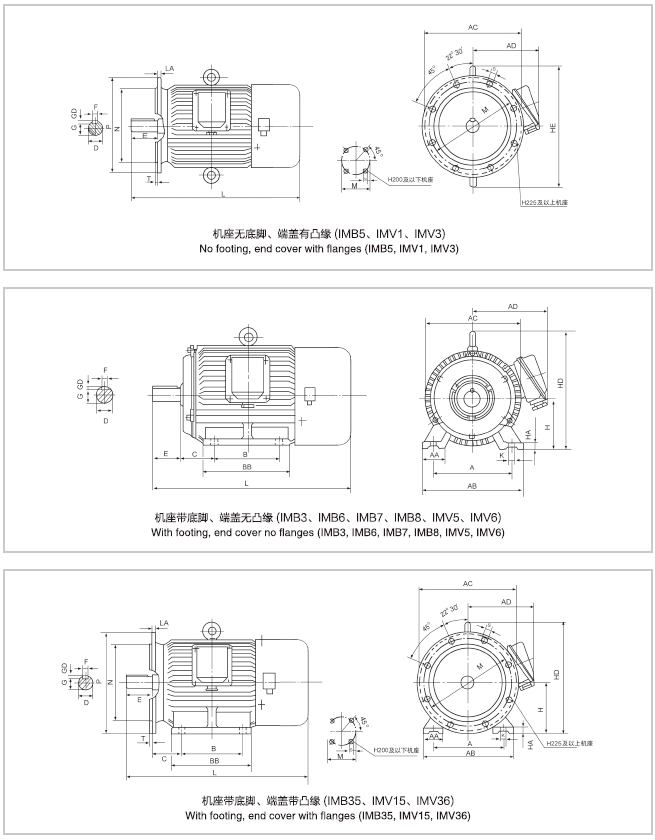

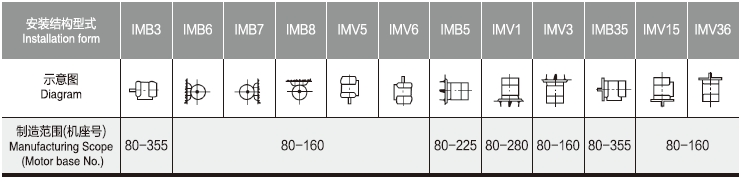

安裝形式 Installation Form

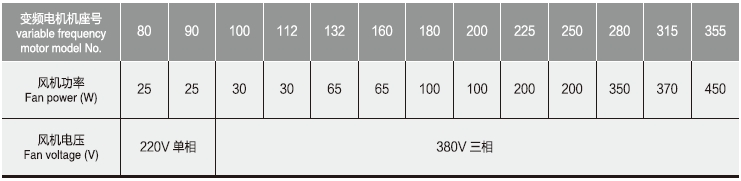

配套冷卻風機 Matched Cooling Fan

表2

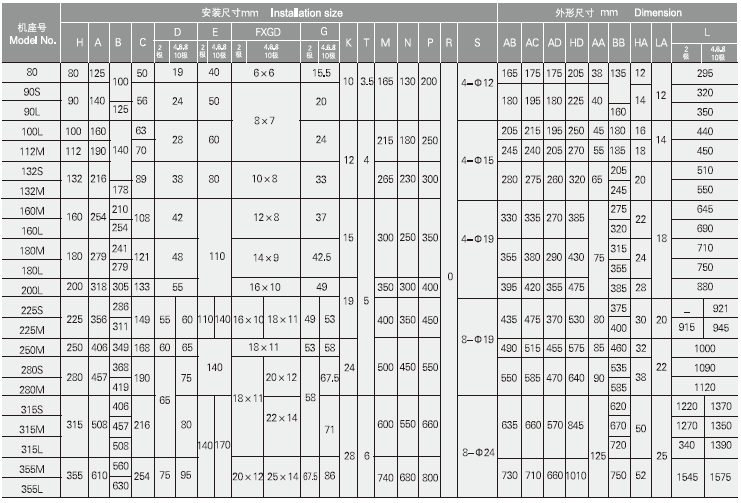

外形及安裝尺寸見表一表二 Installation Size and Dimensions

注：1.80及90機座無吊攀;    2.R為凸緣安裝平面至軸神臺階平面的距離
